こんにちは、しおたにです。
前回設計した基板を発注していきたいと思います。
PCBGOGO
今回はPCBGOGOの基板製造サービスを利用します。
こちらから基板の自動見積もりができます。
プリント基板見積フォーム|基板製造見積もり|基板見積 - PCBGOGO
プリント基板見積が簡単にでき、オンライン発注が便利です。PCBGOGOは短納期で手頃な価格で基板お見積もりを提供いたします。お気軽に基板製造の見積もりをご依頼ください。
アカウント作成が必要なので作ってログインしておきましょう。
ガーバーデータの準備
基板製造データ(ガーバーデータ)を準備します。
こちらに詳しくまとめられていますので参考にどうぞ。
今回は以下のファイルを出力しました。これを1つのzipファイルにまとめておきます。
基板見積フォームに入力
ガーバーデータが準備出来たら、こちらのプリント基板見積フォームに各情報を入力していきます。
記入が完了したら発送業者や納期などを決め、カートに入れます。
プリント基板見積フォーム|基板製造見積もり|基板見積 - PCBGOGO
プリント基板見積が簡単にでき、オンライン発注が便利です。PCBGOGOは短納期で手頃な価格で基板お見積もりを提供いたします。お気軽に基板製造の見積もりをご依頼ください。
今回は以下のようにしました。
項目 | 選択 | コメント |
---|---|---|
板材 | FR-4 | 一番普通そうなの基板を選択 |
異種面付けの種類 | 1 | 依頼する回路の数。今回はマウスのメイン基板のみ |
外形寸法 | 71 x 100 mm | そのまま |
枚数 | 10 | 実際は多めに届くので5とかでもいいかもしれない |
層数 | 4層 | 各層のファイル名を求められるので準備しておくこと 今回は以下のようにした L1:shiotani-1-F_Cu.gtl L2:shiotani-1-In1_Cu.g2 L3:shiotani-1-In2_Cu.g3 L4:shiotani-1-B_Cu.gbl |
FR4-TG | TG150-160 | 変形し始める温度らしい |
面付け方法 | 面付けなし | 複数基板を繋げて1枚板にするかどうか 切るのが面倒だったのでなしにした |
板厚 | 1 mm | 薄すぎると変形してはんだクラックなどになるので注意(1.6mmくらいでもよかったかも) |
最小パターン幅/間隔 | 6/6mil | KiCadの設定から |
最小穴径 | 0.3 mm | KiCadの設定から |
レジスト | 緑 | 基板表面の色がついている部分でパッドやランド以外の部分を保護する 当時は納期的に緑しかなった |
シルク | 白 | 基板上の文字や図 レジストの緑は濃いので白が見やすい |
金端子 | なし | お安くしたかったのでなし |
表面処理 | 無鉛はんだ | 身体と環境にいいよ |
穴処理 | レジストカバー | 穴の保護方法 |
外層銅箔厚 | 1 oz | 一般的らしい |
内層銅箔厚 | 1 oz | 一般的らしい |
部品実装サービス | なし | 基板実装もやりたかったのでなしにした |
メタルマスク製作 | あり | 重要 はんだペーストをパッドに合わせて載せられる治具 |
メタルマスクは以下のようにしました。
メタルマスク種類 | 枠なし |
外形寸法 | 190×290mm |
刷り側 | 表面のみ |
枚数 | 1 |
板厚 | 0.12 mm |
認識マーク | なし |
穴壁研磨 | なし |
ガーバーデータの入稿
カートを見ると先ほど入力したデータにガーバーデータ入稿を求められるので準備しておいたzipファイルをアップロードします。
しばらくするとデータの確認結果がメールで送られてきます。問題があれば対応し、なければそのまま注文に移ります。
こちらのサイトにわかりやすくまとめられていました。

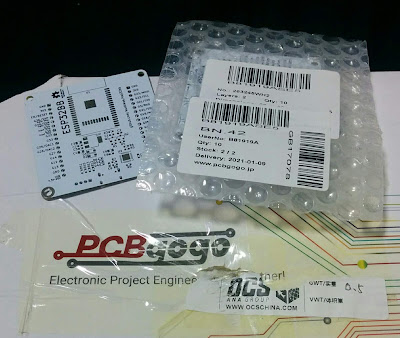

PCBGOGOで基板を作ってみた
PCBGOGOから「レビューしてもらえないか」との打診を受けたので、試してみた。簡単にまとめるとこんな感じ。 製造は非常に早い製造工程の進捗状況が細かくわかり安心基板はきれいシルク印刷も見やすいPayPal決済手数料がかかるのが残念配送の追
PCBgogoを利用して、KiCadで設計した基板と対応するメタルマスクを発注してみた
背景 PCBgogoという基板メーカーから試しに使って記事を書いて欲しいと依頼を受けたので、利用してみました。 発注方法と基板の仕上がりを共有します。 使ったもの インターネットに繋がるPC KiCad KiCadで作った基板データ 今回は...
支払い
データの確認が完了したら支払い情報や送り先を入力して完了です。
今回は約1万円くらいでした。
急ぐときは
PCBGOGOでは特急製造サービスというものがあり、追加でいくらか払うと最短で翌日には出荷してくれます。数日で届くので急いで基板が欲しい時に重宝します。
特急制造サービス一覧表
ただし、基板の制約や時期(特に春節前などの繁忙期)によって受付状況がかわるので注意が必要です。
今回はここまで。
