マイクロマウス研修15 ~二作目のアートワーク~

ハーフマウスキット製作記(移行中)

こんにちは
まえけんです。

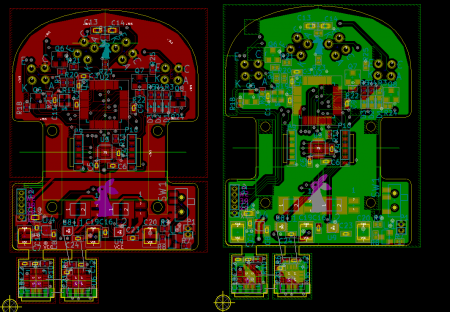

二作目のアートワークをしていきます。
前回は4層で一週間かかったアートワークでしたが
今回は2層で二日で引き終わりました。

研修ブログでは書いていませんが、
一作目のハーフマウスでは2層でアートワークしていた時は2,3週間かけても引ききれませんでした。

二作目では以下の点に注意してアートワークをしました。

  • 配線が大変な時、ピンアサインを変えながら引いたこと
  • 電源ラインを基板の外形に沿わすように配線した

その二つを意識しただけで劇的にアートワークが早くなり
スペース的な余裕も生まれ、見た目を気にすることもできるようになりました。

今回からは会社のロゴマークのうさぎマークも入るのでドキドキですが、
頑張って作っていきたいと思います!
